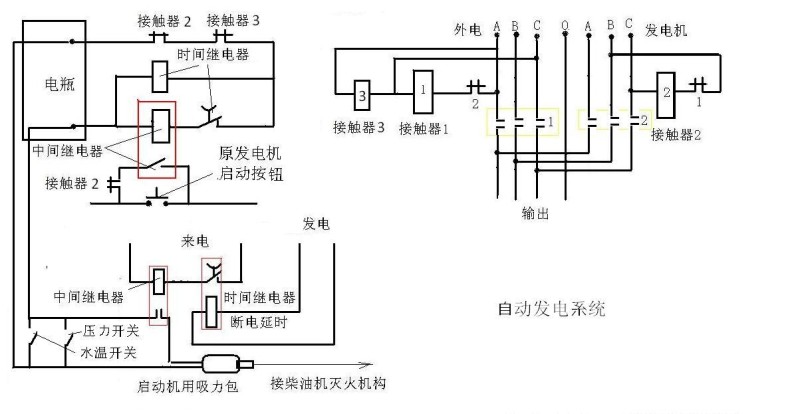

ATS全自動柴油發電機組是一種常用的備用電源系統，以下是一般情況下的安裝接線圖示意：
2. 在電網側，ATS需要與電網電力系統連接。電網側的接線包括主電源輸入、電源輸出和地線連接。主電源輸入連接到電網的主電源線路，電源輸出連接到負載設備或系統，地線連接到地線系統。
3. 在發電機側，ATS需要與柴油發電機組連接。發電機側的接線包括發電機輸入、電源輸出和地線連接。發電機輸入連接到發電機組的輸出端，電源輸出連接到負載設備或系統，地線連接到地線系統。
4. ATS的控制部分通常包括控制電路和監測電路?？刂齐娐酚糜诒O測電網電力情況，并在電網停電時啟動發電機組。監測電路用于監測發電機組的運行狀態，以及在電網恢復供電后自動切換回電網。
需要注意的是，ATS全自動柴油發電機組的接線圖可能會因不同品牌、型號和安裝需求而有所不同。因此，在安裝過程中，請務必參考設備的安裝手冊，并且請由專業人員進行設計和安裝，以確保系統的安全和正常運行。
